Les lois des circuits avec dérivation
Loi d'unicité des tensions dans un circuit avec dérivation
Dans un circuit avec dérivation les tensions entre les bornes des dipôles (générateur et récepteurs) sont toutes égales.
Loi d'additivité des intensités des courants dans un circuit avec dérivation
Dans un circuit avec dérivation l'intensité du courant électrique qui circule dans la branche principale est égale à la somme des intensités des courants électriques qui circulent dans les branches dérivées.

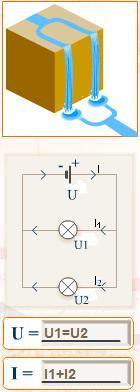

En reprenant l'analogie présentée plus haut :
Un circuit avec dérivation est semblable à une rivière qui possède plusieurs cascades parallèles.
Les tensions se comportent comme les dénivelés, elles sont les mêmes.
L'intensité du courant électrique se comporte comme le débit de la rivière, le débit total est égal à l'addition des débits des bras secondaires.
