A savoir
Loi d'additivité des tensions dans un circuit en série
Dans un circuit en série la tension entre les deux bornes du générateur est égale à la somme des tensions entre les deux bornes des dipôles récepteurs.
Loi d'unicité de l'intensité du courant dans un circuit en série
Dans un circuit en série, l'intensité du courant est la même en tout point.
Elle dépend du nombre de dipôles récepteurs mais ne dépend pas de leur ordre.

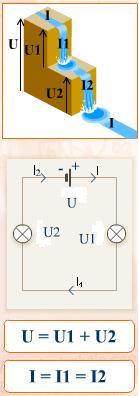

En reprenant l'analogie présentée plus haut :
Un circuit en série est semblable à une rivière qui possède plusieurs cascades successives.
Les tensions se comportent comme les dénivelés, elles s'additionnent.
L'intensité du courant électrique se comporte comme le débit de la rivière, elle est la même partout.
Exemples et/ou Activités
Exercice
A l'aide des indications fournies sur le schéma :
1. Calculer la tension entre les bornes du générateur
2. Calculer l'intensité du courant qui traverse le générateur
Correction :
1.
Je code les données utiles :
UL1=12V ; UL2=12V ; Je dois calculer UG
J'utilise la loi d'additivité des tensions dans un circuit en série :
UG = UL1 + UL2
Je calcule :
UG = 12V + 12V
UG = 24V
La tension entre les bornes du générateur est de 24 volts.
2.
Je code les données utiles :
IL1=50mA ; IL2=50mA ; Je dois calculer IG
J'utilise la loi d'unicité des intensités des courants dans un circuit en série :
IG = IL1 = IL2
J'obtiens :
IG = 50mA
L'intensité du courant électrique qui traverse le générateur est de 50 milliampères.
Exercices
IdentifierLoiMesurExp1 :
Identifier une loi à partir d'une série de mesures expérimentales.
